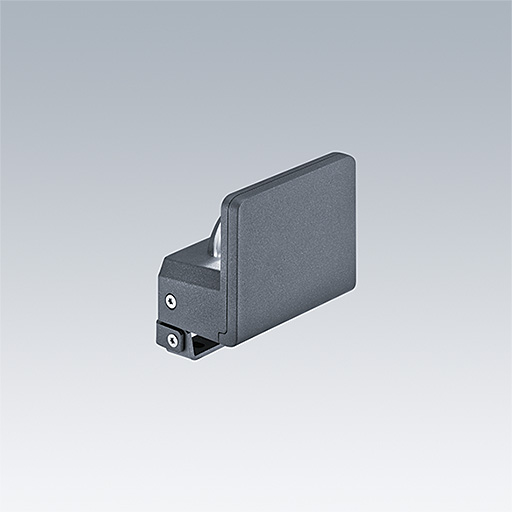

Raze Architectural / RAA S 1L35-830 HFX/RB 6K MSF ANT

96631791

Karta katalogowa

Niewielka, Napowierzchniowa oprawa LED emitująca pod bardzo niskim kątem światło „muskające” ścianę, wykorzystująca technologię Flatbeam® firmy Thorn. 1 dioda LED zasilana prądem 350mA. Dostarczana z Zdalne (w skrzynce o szczelności IP65) sterowanie DALI Sterownik LED. Klasa bezpieczeństwa III, klasa szczelności IP66, odporność mechaniczna IK08. Obudowa: aluminium odlewane ciśnieniowo (EN 44300, nadaje się do stosowania w nadmorskich warunkach atmosferycznych), malowane proszkowo teksturowany na kolor antracytowy (zbliżony do RAL7043). Klosz: matowy poliwęglan odporny na promieniowanie UV. Elementy mocujące: stal nierdzewna.. Dostarczana z wyposazone w LED 3000K.

Zasilacz wersji S może obsługiwać do trzech opraw.
Wariant MSF z regulowanym nachyleniem do ±15°.
Wariant MWA do montażu płasko na ścianie.
Ochrona przeciwprzepięciowa do 6 kV jako standard. Okablowanie fabryczne o długości 2 m.

Wymiary: Wymiary: 109 x 110 x 72 mm
Moc całkowita: Moc opraw: 6 W
Strumień świetlny oprawy: Strumień świetlny oprawy: 350 lm
Skuteczność świetlna: Skuteczność oprawy: 58 lm/W
Waga: waga: 1,28 kg

Mode selection
  • Pozycja lamp:STD - Standard
  • Źródło światła:LED
  • Strumień świetlny oprawy*:350 lm
  • Skuteczność oprawy*:58 lm/W
  • Współczynnik oddawania barw:80
  • Statecznik:1 x 28004655 LCO 24/200-1050/39 o4a NF C EXC3
  • Temperatura barwowa*:3000 Kelvin
  • Tolerancja miejscowa barwy (initial Mac Adam):3
  • Nominalna żywotność (B10)*:L70 100000 h przy 25 °C
  • Moc opraw*:6 W
  • sterowanie:DaliDim
  • LED
  • CE
  • GLedReP
  • IK08
  • IP66
  • Coastal_C5
  • LLedReP
  • SC3
