Thorn a fourni une solution d’éclairage complète pour la gare modernisée d’Abbey Wood, sur la nouvelle ligne londonienne Crossrail

  • Abbey01
  • Abbey02
  • Abbey03
  • Abbey04
  • Efficacité de la source lumineuse

    Efficacité de la source lumineuse

    S’assurer que la lampe convertit efficacement l’électricité en lumière (lm/W).

  • Classification du ballast

    Classification du ballast

    Contrôler l’alimentation électrique de la source lumineuse (indice d’efficacité énergétique IEE).

  • Distribution lumineuse

    Distribution lumineuse

    Contrôler les émissions lumineuses à l’aide d’optiques qui dirigent la lumière à l’endroit voulu.

  • Efficacité du système

    Efficacité du système

    Combiner le contrôle optique et thermique au sein du luminaire (lm/W du luminaire).

  • Détection de la présence/de l’absence

    Détection de la présence/de l’absence

    Éclairer uniquement lorsque cela est nécessaire.

  • Gestion de la lumière du jour

    Gestion de la lumière du jour

    Réduire la lumière perdue pendant la journée.

  • Éclairement constant

    Éclairement constant

    Produire les niveaux lumineux corrects pendant la durée de la période de maintenance.

  • Gestion des scenario

    Gestion des scenario

    Permettre aux utilisateurs de configurer les scènes et d’adapter la lumière selon différentes tâches.

  • Gestion horaire

    Gestion horaire

    Extinction automatique de toutes les lumières pendant les heures hors service.

  • Éclairage du plan de travail

    Éclairage du plan de travail

    Éclairage des zones de travail avec la quantité de lumière requise.

  • Zoning

    Zoning

    Le locale est organisé en zones selon les schémas d’occupation ou de l’emplacement des fenêtres.location.

  • Plan de maintenance

    Plan de maintenance

    L’entretien doit être effectué en fonction du temps d’utilisation de l’installation, de sa performance et de son environnement.

  • Lumière perdue

    Lumière perdue

    Éliminer la lumière perdue qui n’atteint pas la cible prévue.

  • Réflexion des surfaces

    Réflexion des surfaces

    Tirer parti de la lumière se réfléchissant sur les surfaces de l’espace.

  • Visualisation de la consummation

    Visualisation de la consummation

    Permettre de constater rapidement le résultat des mesures prises sous forme d’augmentation ou de diminution de la consommation énergétique afin de favoriser un comportement responsable.

Le défi

La gare d’Abbey Wood, dans le sud-est de Londres, a subi des rénovations en profondeur pour devenir le terminus sud-est de Crossrail, la nouvelle ligne ferroviaire londonienne qui relie l’est à l’ouest. Dès son inauguration à l’automne 2019, le nouveau réseau, qui sera baptisé Elizabeth Line, devrait transporter quelque 72 000 passagers par heure.  Abbey Wood est l'une des dizaines de gares qui ont été rénovées ou construites.

La nouvelle gare d’Abbey Wood a été surnommée « la raie » en raison de sa forme inhabituelle, avec ses vastes ailes galvanisées qui s’étendent en auvents de part et d’autre du bâtiment.Cette structure unique appelait une solution d’éclairage tout aussi extraordinaire.

La fabricant de solutions d’éclairages

Thorn s’est associé à Balfour Beatty et à Anderson Green Building Services Consultants pour développer le concept d’aménagement d’Abbey Wood. La solution retenue utilise les luminaires Thorn suivants :Contrast, Areaflood Pro, Mica, College, Chalice, Voyager, Eyekon et Impactforce.

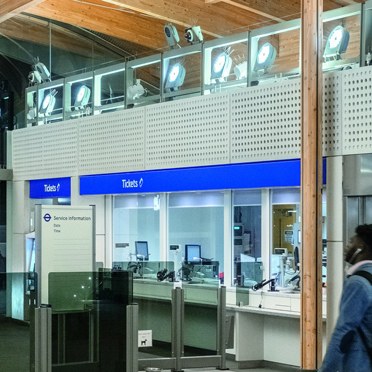

Contrast 2 LED, classé IP66, met en valeur les voûtes en bois du plafond sur toute la longueur du hall principal, tandis que le système Areaflood Pro produit une lumière indirecte dans ce même hall au revêtement de granit.

Contrast 2 est un projecteur architectural compact doté de LED hautes performances et de distributions prédéfinies, offrant une grande flexibilité. Areaflood Pro est un projecteur à LED polyvalent classé IP66 avec une haute qualité d'optique, assurant aux voyageurs un excellent confort visuel. Par ailleurs, Areaflood Pro ne nécessite pour ainsi dire d'aucun entretien grâce à sa durée de vie de 100 000

heures tant pour les drivers que pour les LED. Les commandes DALI ont été utilisées partout dans la gare.

Dans les zones de bureaux, l’éclairage est fourni par les luminaires linéaires fluorescents College et par les downlights à LED Chalice . College est pourvu d’un diffuseur prismatique transparent en polycarbonate résistant qui garantit un contrôle précis de l'éclairage, une protection contre le vandalisme et une grande résistance aux chocs.

Les downlights Chalice ont été conçus pour fournir une efficacité supérieure à 100 lm/W pour une très faible consommation énergétique et une longue durée de vie de 50 000 heures. Son optique ultraperformante associée à un réflecteur de qualité garantissent un rendu uniforme, un taux d’éblouissement réduit (UGR <19) et un IRC élevé de 80-90.

Mica Slim de Thorn est une gamme de luminaires de sol encastrés résistant au passage de véhicules. Ils ont été utilisés pour fournir un éclairage de balisage dans l’espace extérieur où sont installés des bancs, en combinaison avec les hublots Eyekon LED, robustes, résistants aux chocs et peu énergivores. Les luminaires à LED Impactforce, spécialement conçus pour les environnements corrosifs ou à haut risque d’impacts, ont pour leur part été utilisés dans la salle des machines. Enfin, l'éclairage de sécurité à LED de la gamme Voyager Sigma est disponible avec option auto-test automatique ou test automatique centralisé.

Le résultat

La solution complète que Thorn a mise en place dans la station d’Abbey Wood couvre un vaste panel d’espaces différents et relève de nombreux défis d’éclairage. Elle conjugue confort visuel, efficacité, sécurité et longévité. La solution d’éclairage fait partie intégrante de cette nouvelle structure architecturale unique et éblouissante.
